Uvod

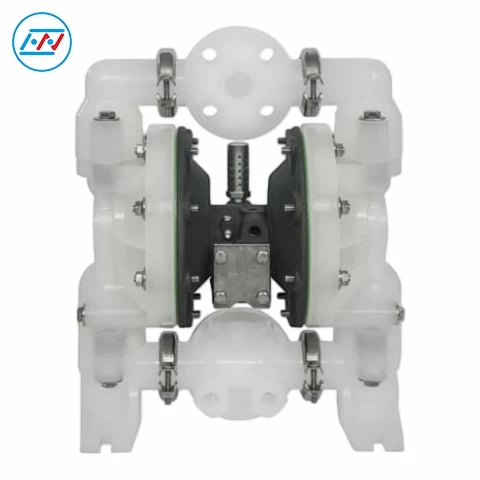

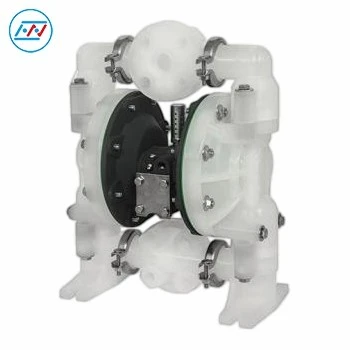

HNDP25 1"visoko{0}}viskozna pnevmatska membranska črpalkaje profesionalno zasnovan za delovne pogoje čiščenja odpadne vode. Zagotavlja največji pretok 47 GPM (178 LPM) in podpira brezstopenjsko regulacijo pretoka za prožno prilagajanje različnim procesnim scenarijem in proizvodnim zahtevam. Črpalka, opremljena z več izbirnimi materiali in velikostmi odprtin, je zelo vsestranska. Primeren je za konvencionalni transport odpadne vode in lahko stabilno prenaša različne kompleksne medije, vključno s tekočinami in goščami z visoko-viskoznostjo. Kot tiha pnevmatska membranska črpalka deluje gladko in učinkovito izboljša delovno okolje v delavnici. Pogosto se uporablja na področjih kemije, splošne industrije, čiščenja vode in čiščenja odpadne vode, učinkovito dokonča postopke prenosa tekočine, polnjenja, kroženja in doziranja ter zagotavlja stabilne rešitve za prenos tekočine z nizko-hrupom in visoko-učinkovitostjo za industrijsko proizvodnjo.
Krivulja učinkovitosti
Opis izdelka
|
Razmerje |
1:1 |
|
Največji pretok |
47 g.p.m (177.9 l.p.m.) |
|
Premik na cikel |
0,17 galona (0,64 l) |
|
Dovod zraka (notranji navoj) |
1/4 - 18 N.P.T. |
|
Vhod/izhod tekočine |
1 - 11-1/2 N.P.T.F.-1 Rp 1 (1-11 BSP, vzporedno) 1" ANSI/DIN prirobnica |
|
Najvišji delovni tlak |
120 psi (8,3 bara) |
|
Največji prehod za suspendirane trdne snovi |
1/8" (3,2 mm) |
|
Teža lbs (kg) |
PP: 28,8 (13,1) PVDF: 37,0 (16,8) |
|
Maksimalno suho dviganje |
15 čevljev (4,6 m) |
|
Nivo hrupa |
64,5 db(A) pri 70 PSI, 60 ciklov na minuto |
Prednosti in funkcije
● HNDP25visoko{0}}viskozna pnevmatska membranska črpalkagladko dovaja tekočine z visoko-viskoznostjo in goste tekočine. Njegova -struktura nizkega striženja ščiti molekularno strukturo materialov brez poškodb. Odporen proti kislinski in alkalijski koroziji, učinkovito podaljšuje življenjsko dobo. Opremljen z brezstopenjsko regulacijo pretoka omogoča natančen in nastavljiv nadzor pretoka.
● Pnevmatska membranska črpalka HNDP25 1" ima majhno, kompaktno ohišje s prilagodljivo namestitvijo, ki se prilagaja ozkim delavnicam in zapletenim postavitvam cevovodov. S trdno zgradbo in modularno snemljivo strukturo ter z zunanje dostopnim servisnim zračnim ventilom omogoča-prihranek časa pri dnevnem čiščenju in vzdrževanju, zmanjšanje stroškov vzdrževanja in izpadov proizvodnje.
● Kot tiha pnevmatska membranska črpalka ima HNDP25 optimizirano strukturo za zmanjševanje hrupa za močno izboljšanje delovnega okolja v delavnici, zaradi česar je primerna za natančno proizvodnjo in scenarije čistih delavnic. Podpira pnevmatski-zagon pri nizkem tlaku in stabilno delovanje tlaka ter se popolnoma prilagaja pogostim-zagonom in občasnim delovnim pogojem, da zagotovi neprekinjeno in stabilno delovanje proizvodne linije.
Celotna shema namestitve sistema
1. Enota za obdelavo vira zraka
Regulator filtra ②: Najprej filtrira nečistoče in vlago v stisnjenem zraku, nato uravnava in stabilizira zračni tlak, ki se dovaja v črpalko.
Sušilnik ③: Nadalje odstranjuje vlago iz stisnjenega zraka, da prepreči vstop vodne pare v komoro črpalke in povzroči korozijo in zaledenitev notranjih komponent.
Mazalec ④: razprši mazalno olje in ga zmeša s stisnjenim zrakom za mazanje gibljivih delov, kot so pnevmatski ventili in diafragme črpalke, ter zmanjšanje obrabe.
Podporne komponente: dovod zraka, kontrolni ventil, zaporni-ventil.
2. Telo črpalke in izpušni sistem
Telo črpalke: jedro pnevmatske membranske črpalke, ki poganja membrano, da se premika naprej in nazaj preko stisnjenega zraka, da se izvede sesanje in izpust tekočine.
Dušilec: nameščen na izpušni odprtini črpalke za zmanjšanje hrupa izpušnih plinov.
Izpušni cevovod: odvaja odpadne pline na varno območje, da prepreči onesnaževanje okolja v delavnici.
Prilagodljiva povezava: Prilagodljiva povezava med črpalko in enoto za obdelavo vira zraka za ublažitev vibracij in zmanjšanje prenosa napetosti.
3. Cevovod za sesanje tekočine (leva stran slike)
Sesanje: Začetna točka za tekočino, ki vstopa v sistem, povezana z zgornjimi rezervoarji za shranjevanje tekočine ali cevovodi.
Zaporni-ventil: prekine sesanje tekočine za priročno vzdrževanje črpalke.
Sestavljeni merilnik: nadzoruje sesalni-tlak za odkrivanje težav, kot sta nezadostna sesalna višina in blokada cevovoda.
Fleksibilen konektor: absorbira vibracije črpalke in preprečuje poškodbe zaradi napetosti, ki jih povzroča tog priključek cevovoda.
Odtočna odprtina: odvaja preostalo tekočino v sesalnem cevovodu za vzdrževanje ali praznjenje cevovoda.
Cevna povezava: več vrst povezav je neobveznih za prilagoditev -pogojem cevovoda na lokaciji.
4. Cev za izpust tekočine (desna stran slike)
Prilagodljiv konektor: ublaži vibracije črpalke za zaščito cevovodov in opreme.
Cevni priključek: v skladu s sesalnim koncem, prilagodljiv na-cevovode na lokaciji.
Odtočna odprtina: odvaja preostalo tekočino v izpustnem cevovodu za vzdrževanje in praznjenje.
Dušilnik prenapetosti ①: Stabilizira pulzirajoči izpustni tlak pnevmatskih membranskih črpalk in ščiti cevovode in nadaljnjo opremo ter služi kot ključni pripomoček na izpustni strani.
Manometer: spremlja tlak-na strani izpusta, da oceni stanje delovanja črpalke.
Zaporni-ventil: prekine izpust tekočine, da olajša vzdrževanje črpalke in opreme za njo.
Izpust: terminalski izhod sistema, povezan s cevovodi in opremo, ki sledijo.
Nereguliran dovod zraka v dušilnik prenapetosti: neposredno dovaja nereguliran stisnjen zrak v dušilnik prenapetosti, pri čemer izkorišča stisljivost plina za absorbiranje nihanja tekočine.
Aplikacije
● Varstvo okolja / občinski delovni pogoji
Pnevmatska membranska črpalka z visoko viskoznostjo HNDP25 je odporna na kisline in alkalije ter deluje proti-koroziji, zato je sposobna ravnati z mediji, kot so odplake, korozivne odpadne tekočine in blato,-ki vsebuje delce, v takih delovnih pogojih. Z odličnim delovanjem proti-mašenju se izogne okvaram črpalke in zagotavlja stabilno delovanje. Podpira suhi tek in se popolnoma prilagaja občasnemu delovanju v industriji varstva okolja.
● Delovni pogoji inteligentne proizvodnje/prevleke
Tihka pnevmatska membranska črpalka HNDP25 zagotavlja stabilno pretočno delovanje in ima kompaktno, premično strukturo, ki izpolnjuje zahteve glede prilagodljive postavitve modularne proizvodnje v inteligentni proizvodni industriji. Zasnova z nizkim-strigom ne poškoduje prvotnih kemičnih lastnosti materialov. Opremljen z brezstopenjsko regulacijo pretoka, podpira-prilagodljivo proizvodnjo na zahtevo.
● Delovni pogoji za tiskanje, pakiranje / izdelavo papirja
Pnevmatska membranska črpalka HNDP25 1"je idealna za transport visoko{1}}viskoznih in enostavno lepljivih medijev, vključno s črnilom, lepilom in celulozo. Zagotavlja enakomerno in stabilno praznjenje, ki zagotavlja izkoristek izdelka. Podpira 24-urno neprekinjeno proizvodnjo in omogoča enostavno vzdrževanje, zmanjšuje stroške proizvodnega časa in se popolnoma prilagaja načinom proizvodnje na tekočem traku.
pogosta vprašanja
V: Zaskrbljenost, da lahko pogoste prilagoditve proizvodne linije in selitve opreme povzročijo ohlapne povezave cevovoda in nestabilno delovanje črpalke.
O: Po izbiri HNDP25visoko{0}}viskozna pnevmatska membranska črpalka, lahko oblikujemo razumno postavitev črpalke in cevovodov v skladu z dejanskimi-delovnimi pogoji na lokaciji. Zaradi kompaktne strukture in enostavne demontaže črpalka podpira hitro premestitev in prilagoditev postavitve. Poleg tega pritrditev cevovodnih vmesnikov po vsaki premestitvi zagotavlja stabilno delovanje brez-puščanja, ki se popolnoma prilagaja prilagodljivim spremembam proizvodne linije.
V: Skrbi me, da bo rahlo pulziranje, ki nastane med dolgo-trajnim neprekinjenim delovanjem, vplivalo na enakomernost transporta materiala in povzročilo odstopanja pri natančnosti tiskanja in premazovanja.
O: Tihka pnevmatska membranska črpalka HNDP25 je zasnovana z ultra-transportno zmogljivostjo, ki lahko v celoti izpolnjuje proizvodne zahteve v standardnih delovnih pogojih. Za visoko{3}}natančne proizvodne linije je mogoče namestiti blažilnik pulziranja za dodatno optimizacijo stabilnosti pretoka, odpravo odstopanj pri podajanju in zagotovitev dosledne natančnosti proizvodnje.
V: Dolgotrajni-prenos blata,-ki vsebuje delce, odpadne vode z nečistočami in jedke odpadne tekočine lahko povzroči kopičenje usedlin v komori črpalke in cevovodih ter korozijo in obrabo obrabljivih delov, kar ima za posledico zmanjšan pretok, slabo učinkovitost transporta in puščanje črpalke.
O: Za medije, ki vsebujejo trdne delce, je mogoče namestiti filter na vstopu v membransko črpalko HNDP25, da blokira velike nečistoče. Pred izbiro materialov ohišja črpalke in omočenih delov bomo potrdili lastnosti transportiranih medijev in priporočili ustrezne konfiguracije materialov za podaljšanje življenjske dobe. Za preprečitev kopičenja ostankov je potrebno redno čiščenje komore črpalke in cevovodov. Medtem redno pregledujte obrabljene dele in pravočasno zamenjajte obrabljene komponente, da odpravite tveganje puščanja in ohranite stabilno zmogljivost transporta.
V: Kje kupitiVisoko{0}}viskozna pnevmatska membranska črpalka?
O: Našo prodajno ekipo lahko kontaktirate po e-poštijuicy@sxhono.com.cnpridobiti specifikacije izdelkov, ponudbe in priporočila za izbiro. Če imate posebne zahteve glede uporabe, vam lahko ponudimo tudi prilagojene rešitve za prenos tekočin.
